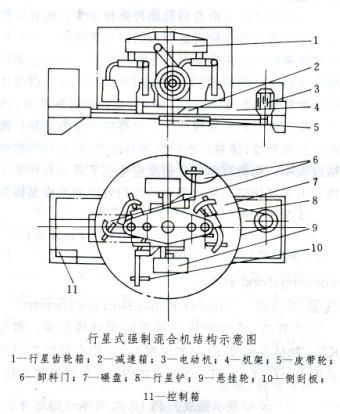

行星式强制混合机在碾盘内经过悬挂轮、行星铲及侧刮板三者之间的相对逆流运动， 使物料得到均匀混合的设备。该设备能耗小，密封性好，使用方便，在耐火材料职业 得到广泛应用。 作业原理由电动机经过皮带轮、减速箱、行星齿轮箱股动悬挂轮、行星铲及侧刮板在 碾盘内作顺时针方向公转，侧刮板将混合料面向悬挂轮和行星铲下面，行星铲一起又 作逆时针自转，这样接连翻转搅拌，使物料在碾盘内得到充沛的搅拌和捏合，到达混 合与混练的作用。 设备组成行星式强迫混合机由机架、碾盘、传动装置、行星齿轮箱、行星铲、悬挂轮、 侧刮板、卸料门和扇形出料门等组成，其结构见图。
(1)机架。由槽钢、钢板焊接成的架子。传动电动机、减速机、辊合盘和电控箱都装置在机架上。 (2)碾盘。用钢板制成的圆柱形容器，盛装混合物料用。碾盘为固定式的。 (3)传动装置。由电动机经过皮带轮、减速机带动主轴转变。 (4)行星齿轮箱。由钢板焊接的箱体，箱内装有两组齿轮，箱体经过键与轴联合，行星齿轮的转变靠中间齿轮固定在中间轴套的上端，因为主轴转变，箱内两组齿轮环绕中间齿轮传动，它又传动给齿轮轴，按顺时针方向带动两组行星铲旋转。 (5)行星铲。由三角架、绷簧筒、刮板等构成。三角架与行星齿轮箱的齿轮轴相联合，经过行星齿轮轴的转变，股动三角架、刮板做逆时针旋转，确保刮板外周处具有必定的线速度。物料的离心加速度大于重力再加速度，这样可使物料能顺畅地从行星铲内甩出，强化了混练作用。 (6)悬挂轮。由悬挂的滚轮、支架体、缓冲块组成。支架体装置在行星齿轮箱体的两边，因为齿轮箱的传动，支架股动悬挂的滚轮运动，滚轮自转是靠物料冲突发生的，滚轮与碾底板的凹凸靠螺栓调理。 (7)侧刮板。由支架、扭力绷簧、刮板等组成。侧刮板紧靠壳体内衬，使被混合的物料不致于出现死角。 (8)卸料门。装置在壳体底部出料口处的一个阀门，混合好的物料从卸料口排出。 (9)扇形出料门。装置在混合盘侧面的扇形门，首要用于取样或卸料。 描绘核算行星式强迫混合机的生产能力取决于混合盘的容积及混合周期的长短。可按下式核算：
式中Q为混合机产值，t／h；k为填充系数，通常为0.6～0.7；V为混合机容积，m3；γ为物料的堆积密度，t／m。；f为混合时刻(包含加料、混合和出料时刻)，min。
|
